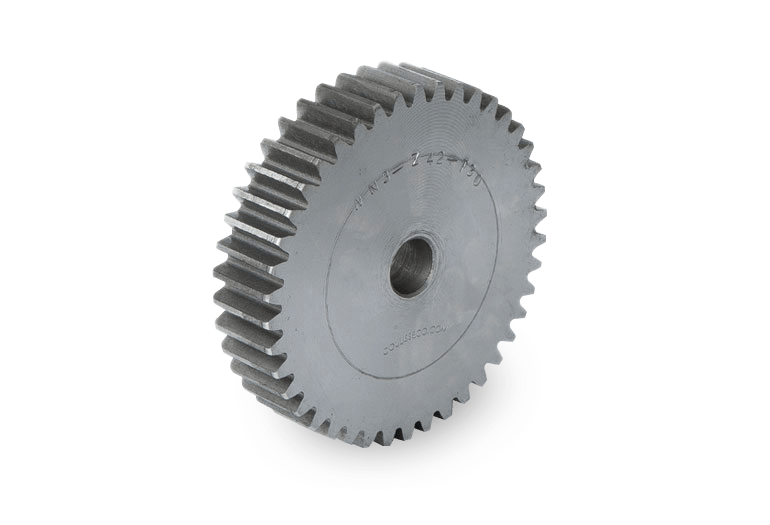

Material: | DIN 1.0037 | ||||||
normal pressure angle: | ψn | 20 | |||||
Out Side Diameter: | Da | =mn x (z+2) | |||||
Pitch Diameter: | Do | =mn x z | |||||
Root Diameter: | Df | =Do – 2(mn+0.167) | |||||
Bore Diameter: | Db | - | |||||
Thickness: | T | 19 | |||||
Dk
|
0~50 | 50~150 | 150~250 | 350~450 | 450~550 | ||
Tolerance | +0.1/-0.1 | +0.2/-0.2 | +0.2/-0.2 | +0.2/-0.2 | +0.2/-0.2 | ||
Other tolerances according to ISO 2768-1 m |
Product Code | mn | z | Wn |
|
|
T(mm) | W(kg) | ||||||||||||||||
GS m2-010 | 2 | 10 | 2 | 9.06 | 9.02 |
24
|
20 | 15.7 |
20
|
19 | 0.02 | ||||||||||||
GS m2-011 | 2 | 11 | 2 | 9.08 | 9.04 | 26 | 22 | 17.7 | 20 | 19 | 0.03 | ||||||||||||
GS m2-012 | 2 | 12 | 2 | 9.11 | 9.07 | 28 | 24 | 19.7 | 20 | 19 | 0.04 | ||||||||||||
GS m2-013 | 2 | 13 | 2 | 9.14 | 9.1 | 30 | 26 | 21.7 | 20 | 19 | 0.05 | ||||||||||||
GS m2-014 | 2 | 14 | 2 | 9.17 | 9.13 | 32 | 28 | 23.7 | 20 | 19 | 0.07 | ||||||||||||
GS m2-015 | 2 | 15 | 2 | 9.2 | 9.16 | 34 | 30 | 25.7 | 20 | 19 | 0.08 | ||||||||||||
GS m2-016 | 2 | 16 | 3 | 15.13 | 15.09 | 36 | 32 | 27.7 | 20 | 19 | 0.09 | ||||||||||||
GS m2-017 | 2 | 17 | 3 | 15.16 | 15.12 | 38 | 34 | 29.7 | 20 | 19 | 0.11 | ||||||||||||
GS m2-018 | 2 | 18 | 3 | 15.18 | 15.14 | 40 | 36 | 31.7 | 20 | 19 | 0.13 | ||||||||||||
GS m2-019 | 2 | 19 | 3 | 15.21 | 15.17 | 42 | 38 | 33.7 | 20 | 19 | 0.14 | ||||||||||||
GS m2-020 | 2 | 20 | 3 | 15.24 | 15.2 | 44 | 40 | 35.7 | 20 | 19 | 0.16 | ||||||||||||
GS m2-021 | 2 | 21 | 3 | 15.27 | 15.23 | 46 | 42 | 37.7 | 20 | 19 | 0.18 | ||||||||||||
GS m2-022 | 2 | 22 | 3 | 15.3 | 15.26 | 48 | 44 | 39.7 | 20 | 19 | 0.2 | ||||||||||||
GS m2-023 | 2 | 23 | 3 | 15.33 | 15.29 | 50 | 46 | 41.7 | 20 | 19 | 0.2 | ||||||||||||
GS m2-024 | 2 | 24 | 4 | 21.26 | 21.22 | 52 | 48 | 43.7 | 20 | 19 | 0.22 | ||||||||||||
GS m2-025 | 2 | 25 | 4 | 21.29 | 21.25 | 54 | 50 | 45.7 | 20 | 19 | 0.25 | ||||||||||||
GS m2-026 | 2 | 26 | 4 | 21.31 | 21.27 | 56 | 52 | 47.7 | 20 | 19 | 0.27 | ||||||||||||
GS m2-027 | 2 | 27 | 4 | 21.34 | 21.3 | 58 | 54 | 49.7 | 20 | 19 | 0.3 | ||||||||||||
GS m2-028 | 2 | 28 | 4 | 21.37 | 21.33 | 60 | 56 | 51.7 | 20 | 19 | 0.32 | ||||||||||||
GS m2-029 | 2 | 29 | 4 | 21.4 | 21.36 | 62 | 58 | 53.7 | 20 | 19 | 0.35 | ||||||||||||
GS m2-030 | 2 | 30 | 4 | 21.43 | 21.39 | 64 | 60 | 55.7 | 20 | 19 | 0.38 | ||||||||||||
GS m2-031 | 2 | 31 | 4 | 21.45 | 21.41 | 66 | 62 | 57.7 | 20 | 19 | 0.41 | ||||||||||||
GS m2-032 | 2 | 32 | 4 | 21.48 | 21.44 | 68 | 64 | 59.7 | 20 | 19 | 0.44 | ||||||||||||
GS m2-033 | 2 | 33 | 5 | 27.41 | 27.37 | 70 | 66 | 61.7 | 20 | 19 | 0.47 | ||||||||||||
GS m2-034 | 2 | 34 | 5 | 27.44 | 27.4 | 72 | 68 | 63.7 | 20 | 19 | 0.5 | ||||||||||||
GS m2-035 | 2 | 35 | 5 | 27.47 | 27.43 | 74 | 70 | 65.7 | 20 | 19 | 0.53 | ||||||||||||
GS m2-036 | 2 | 36 | 5 | 27.5 | 27.46 | 76 | 72 | 67.7 | 20 | 19 | 0.56 | ||||||||||||
GS m2-037 | 2 | 37 | 5 | 27.53 | 27.49 | 78 | 74 | 69.7 | 20 | 19 | 0.6 | ||||||||||||
GS m2-038 | 2 | 38 | 5 | 27.56 | 27.52 | 80 | 76 | 71.7 | 20 | 19 | 0.63 | ||||||||||||
GS m2-039 | 2 | 39 | 5 | 27.58 | 27.54 | 82 | 78 | 73.7 | 20 | 19 | 0.67 | ||||||||||||
GS m2-040 | 2 | 40 | 5 | 27.61 | 27.57 | 84 | 80 | 75.7 | 20 | 19 | 0.71 | ||||||||||||
GS m2-041 | 2 | 41 | 6 | 33.54 | 33.5 | 86 | 82 | 77.7 | 20 | 19 | 0.74 | ||||||||||||
GS m2-042 | 2 | 42 | 6 | 33.57 | 33.53 | 88 | 84 | 79.7 | 20 | 19 | 0.78 | ||||||||||||
GS m2-043 | 2 | 43 | 6 | 33.6 | 33.56 | 90 | 86 | 81.7 | 20 | 19 | 0.82 | ||||||||||||
GS m2-044 | 2 | 44 | 6 | 33.63 | 33.59 | 92 | 88 | 83.7 | 20 | 19 | 0.86 | ||||||||||||
GS m2-045 | 2 | 45 | 6 | 33.65 | 33.61 | 94 | 90 | 85.7 | 20 | 19 | 0.91 | ||||||||||||
GS m2-046 | 2 | 46 | 6 | 33.68 | 33.64 | 96 | 92 | 87.7 | 20 | 19 | 0.95 | ||||||||||||
GS m2-047 | 2 | 47 | 6 | 33.71 | 33.67 | 98 | 94 | 89.7 | 20 | 19 | 0.99 | ||||||||||||
GS m2-048 | 2 | 48 | 6 | 33.74 | 33.7 | 100 | 96 | 91.7 | 20 | 19 | 1.04 | ||||||||||||
GS m2-049 | 2 | 49 | 6 | 33.77 | 33.73 | 102 | 98 | 93.7 | 20 | 19 | 1.08 | ||||||||||||
GS m2-050 | 2 | 50 | 7 | 39.7 | 39.66 | 104 | 100 | 95.7 | 20 | 19 | 1.13 | ||||||||||||
GS m2-051 | 2 | 51 | 7 | 39.73 | 39.69 | 106 | 102 | 97.7 | 20 | 19 | 1.18 | ||||||||||||
GS m2-052 | 2 | 52 | 7 | 39.75 | 39.71 | 108 | 104 | 99.7 | 20 | 19 | 1.23 | ||||||||||||
GS m2-053 | 2 | 53 | 7 | 39.78 | 39.74 | 110 | 106 | 101.7 | 20 | 19 | 1.28 | ||||||||||||
GS m2-054 | 2 | 54 | 7 | 39.81 | 39.77 | 112 | 108 | 103.7 | 20 | 19 | 1.33 | ||||||||||||
GS m2-055 | 2 | 55 | 7 | 39.84 | 39.8 | 114 | 110 | 105.7 | 20 | 19 | 1.38 | ||||||||||||
GS m2-056 | 2 | 56 | 7 | 39.87 | 39.83 | 116 | 112 | 107.7 | 20 | 19 | 1.43 | ||||||||||||
GS m2-057 | 2 | 57 | 7 | 39.89 | 39.85 | 118 | 114 | 109.7 | 20 | 19 | 1.48 | ||||||||||||
GS m2-058 | 2 | 58 | 7 | 39.92 | 39.88 | 120 | 116 | 111.7 | 20 | 19 | 1.54 | ||||||||||||
GS m2-059 | 2 | 59 | 8 | 45.85 | 45.81 | 122 | 118 | 113.7 | 20 | 19 | 1.59 | ||||||||||||
GS m2-060 | 2 | 60 | 8 | 45.88 | 45.84 | 124 | 120 | 115.7 | 20 | 19 | 1.65 | ||||||||||||
GS m2-061 | 2 | 61 | 8 | 45.91 | 45.87 | 126 | 122 | 117.7 | 20 | 19 | 1.71 | ||||||||||||
GS m2-062 | 2 | 62 | 8 | 45.94 | 45.9 | 128 | 124 | 119.7 | 20 | 19 | 1.76 | ||||||||||||
GS m2-063 | 2 | 63 | 8 | 45.97 | 45.93 | 130 | 126 | 121.7 | 20 | 19 | 1.82 | ||||||||||||
GS m2-064 | 2 | 64 | 8 | 45.99 | 45.95 | 132 | 128 | 123.7 | 20 | 19 | 1.88 | ||||||||||||
GS m2-065 | 2 | 65 | 8 | 46.02 | 45.98 | 134 | 130 | 125.7 | 20 | 19 | 1.94 | ||||||||||||
GS m2-066 | 2 | 66 | 8 | 46.05 | 46.01 | 136 | 132 | 127.7 | 20 | 19 | 2 | ||||||||||||
GS m2-067 | 2 | 67 | 8 | 46.08 | 46.04 | 138 | 134 | 129.7 | 20 | 19 | 2.07 | ||||||||||||
GS m2-068 | 2 | 68 | 9 | 52.01 | 51.97 | 140 | 136 | 131.7 | 20 | 19 | 2.13 | ||||||||||||
GS m2-069 | 2 | 69 | 9 | 52.04 | 52 | 142 | 138 | 133.7 | 20 | 19 | 2.2 | ||||||||||||
GS m2-070 | 2 | 70 | 9 | 52.07 | 52.03 | 144 | 140 | 135.7 | 20 | 19 | 2.26 | ||||||||||||
GS m2-071 | 2 | 71 | 9 | 52.1 | 52.06 | 146 | 142 | 137.7 | 20 | 19 | 2.33 | ||||||||||||
GS m2-072 | 2 | 72 | 9 | 52.12 | 52.08 | 148 | 144 | 139.7 | 20 | 19 | 2.39 | ||||||||||||
GS m2-073 | 2 | 73 | 9 | 52.15 | 52.11 | 150 | 146 | 141.7 | 20 | 19 | 2.46 | ||||||||||||
GS m2-074 | 2 | 74 | 9 | 52.18 | 52.14 | 152 | 148 | 143.7 | 20 | 19 | 2.53 | ||||||||||||
GS m2-075 | 2 | 75 | 9 | 52.21 | 52.17 | 154 | 150 | 145.7 | 20 | 19 | 2.6 | ||||||||||||
GS m2-076 | 2 | 76 | 9 | 52.24 | 52.2 | 156 | 152 | 147.7 | 20 | 19 | 2.67 | ||||||||||||
GS m2-077 | 2 | 77 | 10 | 58.17 | 58.13 | 158 | 154 | 149.7 | 20 | 19 | 2.75 | ||||||||||||
GS m2-078 | 2 | 78 | 10 | 58.2 | 58.16 | 160 | 156 | 151.7 | 20 | 19 | 2.82 | ||||||||||||
GS m2-079 | 2 | 79 | 10 | 58.22 | 58.18 | 162 | 158 | 153.7 | 20 | 19 | 2.89 | ||||||||||||
GS m2-080 | 2 | 80 | 10 | 58.25 | 58.21 | 164 | 160 | 155.7 | 20 | 19 | 2.97 | ||||||||||||
GS m2-081 | 2 | 81 | 10 | 58.28 | 58.24 | 166 | 162 | 157.7 | 20 | 19 | 3.04 | ||||||||||||
GS m2-082 | 2 | 82 | 10 | 58.3 | 58.26 | 168 | 164 | 159.7 | 20 | 19 | 3.12 | ||||||||||||
GS m2-083 | 2 | 83 | 10 | 58.32 | 58.28 | 170 | 166 | 161.7 | 20 | 19 | 3.2 | ||||||||||||
GS m2-084 | 2 | 84 | 10 | 58.36 | 58.32 | 172 | 168 | 163.7 | 20 | 19 | 3.28 | ||||||||||||
GS m2-085 | 2 | 85 | 10 | 58.38 | 58.34 | 174 | 170 | 165.7 | 20 | 19 | 3.36 | ||||||||||||
GS m2-086 | 2 | 86 | 11 | 64.32 | 64.28 | 176 | 172 | 167.7 | 20 | 19 | 3.44 | ||||||||||||
GS m2-087 | 2 | 87 | 11 | 64.35 | 64.31 | 178 | 174 | 169.7 | 20 | 19 | 3.52 | ||||||||||||
GS m2-088 | 2 | 88 | 11 | 64.38 | 64.34 | 180 | 176 | 171.7 | 20 | 19 | 3.6 | ||||||||||||
GS m2-089 | 2 | 89 | 11 | 64.41 | 64.37 | 182 | 178 | 173.7 | 20 | 19 | 3.68 | ||||||||||||
GS m2-090 | 2 | 90 | 11 | 64.43 | 64.39 | 184 | 180 | 175.7 | 20 | 19 | 3.77 | ||||||||||||
GS m2-091 | 2 | 91 | 11 | 64.46 | 64.42 | 186 | 182 | 177.7 | 20 | 19 | 3.85 | ||||||||||||
GS m2-092 | 2 | 92 | 11 | 64.49 | 64.45 | 188 | 184 | 179.7 | 20 | 19 | 3.94 | ||||||||||||
GS m2-093 | 2 | 93 | 11 | 64.52 | 64.48 | 190 | 186 | 181.7 | 20 | 19 | 4.03 | ||||||||||||
GS m2-094 | 2 | 94 | 11 | 64.55 | 64.51 | 192 | 188 | 183.7 | 20 | 19 | 4.11 | ||||||||||||
GS m2-095 | 2 | 95 | 12 | 70.48 | 70.44 | 194 | 190 | 185.7 | 20 | 19 | 4.2 | ||||||||||||
GS m2-096 | 2 | 96 | 12 | 70.51 | 70.47 | 196 | 192 | 187.7 | 20 | 19 | 4.29 | ||||||||||||
GS m2-097 | 2 | 97 | 12 | 70.54 | 70.5 | 198 | 194 | 189.7 | 20 | 19 | 4.38 | ||||||||||||
GS m2-098 | 2 | 98 | 12 | 70.56 | 70.52 | 200 | 196 | 191.7 | 20 | 19 | 4.48 | ||||||||||||
GS m2-099 | 2 | 99 | 12 | 70.59 | 70.55 | 202 | 198 | 193.7 | 20 | 19 | 4.57 | ||||||||||||
GS m2-100 | 2 | 100 | 12 | 70.62 | 70.58 | 204 | 200 | 195.7 | 20 | 19 | 4.66 | ||||||||||||
GS m2-101 | 2 | 101 | 12 | 70.65 | 70.61 | 206 | 202 | 197.7 | 20 | 19 | 4.76 | ||||||||||||
GS m2-102 | 2 | 102 | 12 | 70.68 | 70.64 | 208 | 204 | 199.7 | 20 | 19 | 4.85 | ||||||||||||
GS m2-103 | 2 | 103 | 12 | 70.7 | 70.66 | 210 | 206 | 201.7 | 20 | 19 | 4.95 | ||||||||||||
GS m2-104 | 2 | 104 | 13 | 76.64 | 76.6 | 212 | 208 | 203.7 | 20 | 19 | 5.05 | ||||||||||||
GS m2-105 | 2 | 105 | 13 | 76.66 | 76.62 | 214 | 210 | 205.7 | 20 | 19 | 5.15 | ||||||||||||
GS m2-106 | 2 | 106 | 13 | 76.69 | 76.65 | 216 | 212 | 207.7 | 20 | 19 | 5.24 | ||||||||||||
GS m2-107 | 2 | 107 | 13 | 76.72 | 76.68 | 218 | 214 | 209.7 | 20 | 19 | 5.34 | ||||||||||||
GS m2-108 | 2 | 108 | 13 | 76.75 | 76.71 | 220 | 216 | 211.7 | 20 | 19 | 5.45 | ||||||||||||
GS m2-109 | 2 | 109 | 13 | 76.78 | 76.74 | 222 | 218 | 213.7 | 20 | 19 | 5.55 | ||||||||||||
GS m2-110 | 2 | 110 | 13 | 76.8 | 76.76 | 224 | 220 | 215.7 | 20 | 19 | 5.65 | ||||||||||||
GS m2-111 | 2 | 111 | 13 | 76.83 | 76.79 | 226 | 222 | 217.7 | 20 | 19 | 5.76 | ||||||||||||
GS m2-112 | 2 | 112 | 13 | 76.86 | 76.82 | 228 | 224 | 219.7 | 20 | 19 | 5.86 | ||||||||||||
GS m2-113 | 2 | 113 | 14 | 82.79 | 82.75 | 230 | 226 | 221.7 | 20 | 19 | 5.97 | ||||||||||||
GS m2-114 | 2 | 114 | 14 | 82.82 | 82.78 | 232 | 228 | 223.7 | 20 | 19 | 6.07 | ||||||||||||
GS m2-115 | 2 | 115 | 14 | 82.83 | 82.79 | 234 | 230 | 225.7 | 20 | 19 | 6.18 | ||||||||||||
GS m2-116 | 2 | 116 | 14 | 82.88 | 82.84 | 236 | 232 | 227.7 | 20 | 19 | 6.29 | ||||||||||||
GS m2-117 | 2 | 117 | 14 | 82.9 | 82.86 | 238 | 234 | 229.7 | 20 | 19 | 6.4 | ||||||||||||
GS m2-118 | 2 | 118 | 14 | 82.93 | 82.89 | 240 | 236 | 231.7 | 20 | 19 | 6.51 | ||||||||||||
GS m2-119 | 2 | 119 | 14 | 82.96 | 82.92 | 242 | 238 | 233.7 | 20 | 19 | 6.62 | ||||||||||||
GS m2-120 | 2 | 120 | 14 | 82.99 | 82.95 | 244 | 240 | 235.7 | 20 | 19 | 6.73 | ||||||||||||
GS m2-121 | 2 | 121 | 14 | 83.02 | 82.98 | 246 | 242 | 237.7 | 20 | 19 | 6.85 | ||||||||||||
GS m2-122 | 2 | 122 | 14 | 83.05 | 83.01 | 248 | 244 | 239.7 | 20 | 19 | 6.96 | ||||||||||||
GS m2-123 | 2 | 123 | 14 | 83.07 | 83.03 | 250 | 246 | 241.7 | 20 | 19 | 7.08 | ||||||||||||
GS m2-124 | 2 | 124 | 14 | 83.1 | 83.06 | 252 | 248 | 243.7 | 20 | 19 | 7.19 | ||||||||||||
GS m2-125 | 2 | 125 | 14 | 83.13 | 83.09 | 254
|
250 | 245.7 | 20
|
19 | 7.31 |
